玄武岩纤维韧性砂浆和高延性混凝土什么区别

一、玄武岩纤维韧性砂浆（BFRM）
1. 组成
基体：水泥 + 细砂 + 矿物掺合料（无粗骨料），属于砂浆范畴。
增强相：短切玄武岩纤维（6–12 mm，直径 10–25 μm），乱向分散。
特点：无机纤维、高模量（90–110 GPa）、耐酸碱、耐高温（≈650℃）、价格适中。
2. 核心性能
抗压：20–40 MPa；抗折：6–10 MPa；抗拉：1.5–3 MPa。
极限拉应变：0.5%–1.5%（普通砂浆≈0.01%，提升约 50–150 倍）。
裂缝：微裂缝、宽度 < 0.2 mm，抗裂性比普通砂浆提升 300%+。

• 耐久性：抗冻融、抗硫酸盐、抗老化，设计寿命50 年 +。

3. 典型应用

• 砌体加固：老旧小区、校舍、农房抗震加固（抹面 20–30 mm）。
• 混凝土修补：梁柱、墙面、地面的薄层修补 / 找平 / 抗裂。
• 防水抗渗：地下室、水池、隧道内壁防渗。
• 文物保护：砖石古建筑可逆性加固。
• 二、高延性混凝土（HDC/ECC）

• 1. 组成

• 基体：水泥 + 硅灰 / 矿渣 + 石英砂（细骨料，无粗骨料），属于高性能混凝土。
• 增强相：PVA 纤维（主流）、玄武岩纤维、PE 纤维，体积率1.5%–2.5%。
• 特点：低水胶比（≤0.35）、高粉体、细粒径，专为应变硬化 + 多缝开裂设计河南省商务厅。

• 2. 核心性能

• 抗压：30–80 MPa（C30–C80）；抗拉：3–8 MPa。
• 极限拉应变：3%–8%（普通混凝土≈0.01%，提升 300–800 倍），可弯曲。
• 裂缝：稳态多缝、宽度 < 0.1 mm，“裂而不断、裂而不坏”。
• 韧性：高耗能、抗冲击、抗震，残余强度高。
• 自愈合：微裂缝在潮湿环境下部分自修复。

• 3. 典型应用

• 抗震结构：梁柱节点、剪力墙、框架填充墙，替代部分钢筋。
• 加固改造：砌体 / 混凝土结构加厚加固（50–100 mm），提升抗震等级。
• 桥梁隧道：桥面铺装、伸缩缝、隧道衬砌，抗疲劳、抗渗。
• 防护工程：防爆墙、军事掩体，抗冲击 / 爆炸。
• 文物加固：唐韩休墓壁画、古遗址整体加固搬迁。

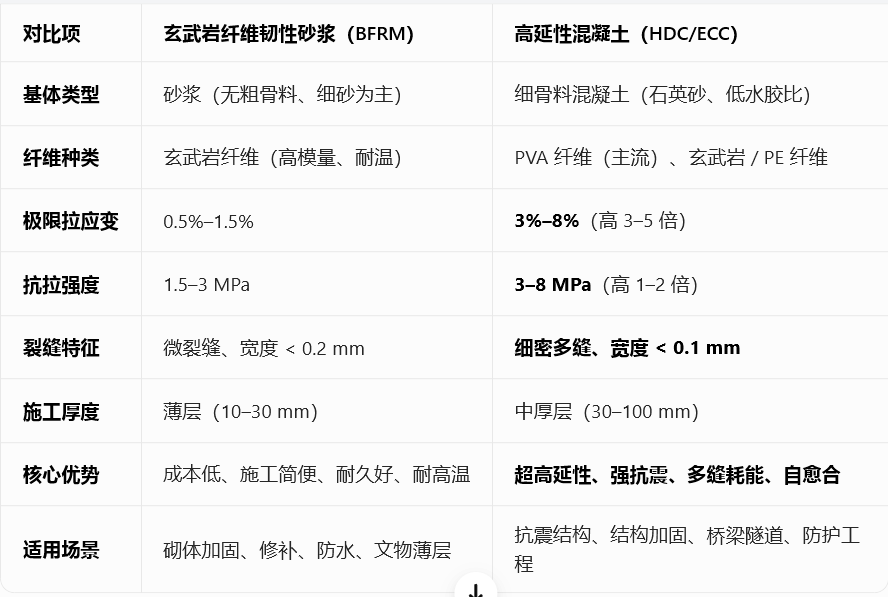

• 三、关键区别对比（BFRM vs HDC）
•
